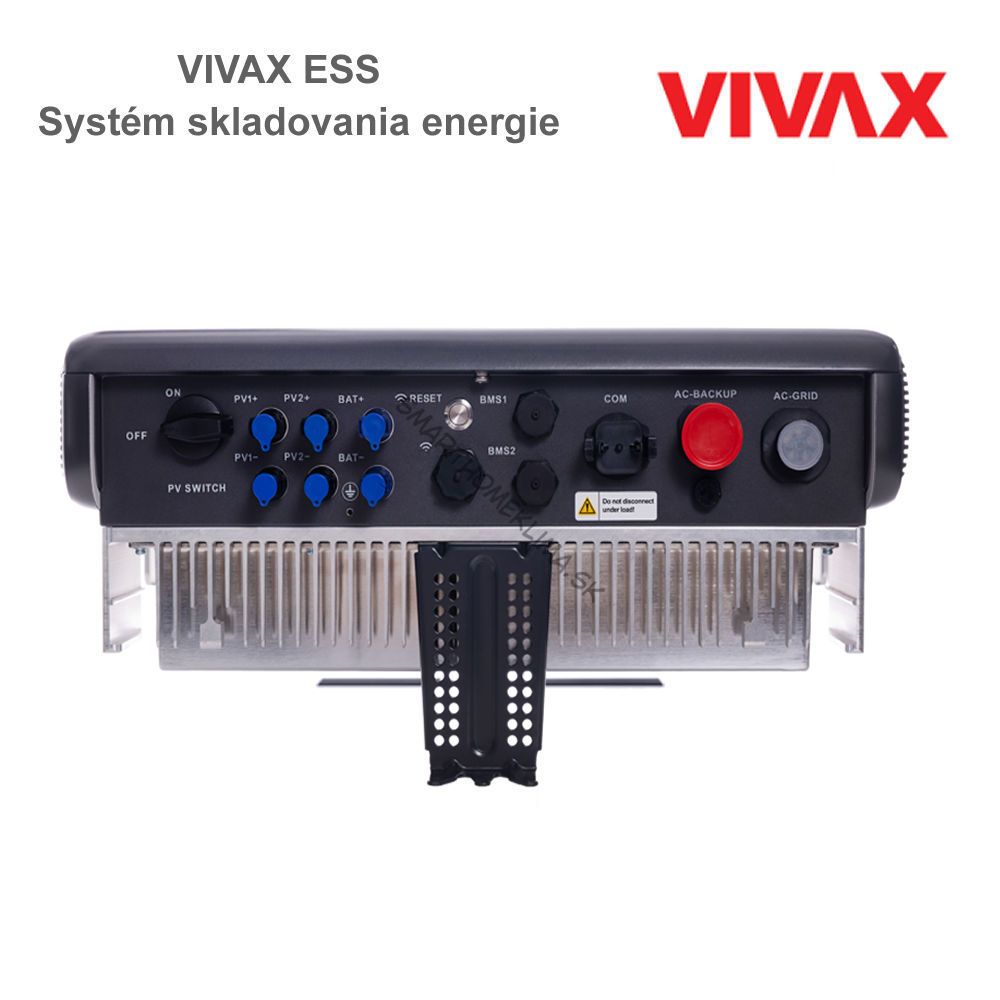

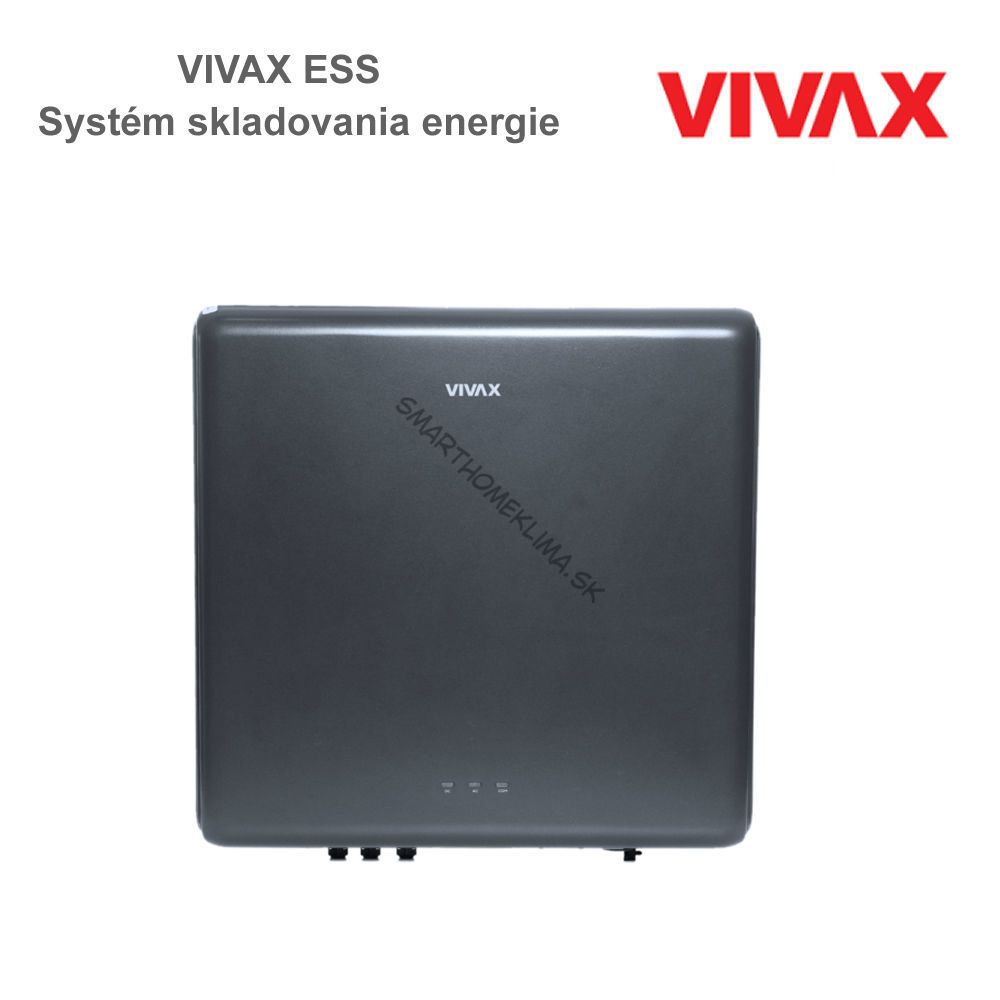

VIVAX EMS-EM-3P-10K01 - Trojfázový invertor

Vďaka širokému rozsahu napätia MPPT (160–800 V) a podpore fotovoltaických systémov do 15 kWp umožňuje menič optimálne využitie energie zo solárnych panelov. Pripojenie cez rozhrania RS485 a Wi-Fi umožňuje pokročilé diaľkové ovládanie a monitorovanie prevádzky prostredníctvom mobilnej aplikácie. Vďaka prirodzenému chladeniu a krytiu IP65 je zariadenie vhodné pre vnútornú aj vonkajšiu inštaláciu.

Menič je vybavený množstvom bezpečnostných prvkov vrátane ochrany proti skratu, prepätiu a prepólovaniu, ako aj funkciou „anti-islanding“ pre bezpečnosť pri prevádzke v sieti.

Súčasť kompletného riešenia ESS

EMS-EM-3P-10K01 tvorí kľúčovú súčasť riešenia VIVAX ESS (Energy Storage System) v spojení s:

• EMS-PM-LV-5K01 – Výkonový modul na riadenie nabíjania a vybíjania (5 kW),
• EMS-BM-LV-5K01 – Lítium-železitophospharmaceutical (LiFePO₄) batéria s kapacitou 5,12 kWh.

Tieto tri zariadenia spolu tvoria modulárny systém skladovania energie, ktorý umožňuje škálovateľnosť až do 40 kWh, automatické využitie prebytočnej solárnej energie, napájanie prioritných spotrebiteľov a úplnú energetickú nezávislosť.

Všetky špecifikácie

• Odporúčaný maximálny výkon fotovoltaických panelov (Wp) 15 000
• Max. vstupné napätie (Vdc) 1000
• Rozsah prevádzkového napätia MPPT (Vdc) 160~800
• „Štartovacie“ napätie (Vdc) 200
• Menovité vstupné napätie (Vdc) 600
• Max. vstupný prúd na MPPT (A) 14
• Max. skratový prúd (A) 16
• Počet sledovačov MPP 2
• Maximálny počet vstupov na MPP tracker 1
• Vstupné údaje (batéria)
• Typ batérie Lítium-iónová, LiFePO4
• Rozsah prevádzkového napätia (Vdc) 600~980
• Max. prevádzkový prúd (A) 16,7
• Max. nabíjací výkon (W) 10 000
• Max. vybíjací výkon (W) 10 000
• Výstupné údaje (sieť AC)
• Sieťové pripojenie 10 000
• Menovitý výstupný výkon (W) Lítium-iónová, LiFePO4
• Max. zdanlivý výkon (VA)/td> 11000
• Menovité výstupné napätie (Vac) 220/380, 230/400, 3/N/PE
• Nominálna frekvencia siete striedavého prúdu (Hz) 50/60
• Menovitý výstupný prúd (A) 14,5
• Max. výstupný prúd (A) 16
• Nastaviteľný účinník 0,8 kapacitný ~ 0,8 indukčný
• Max. celkové harmonické skreslenie ≤ 3 %
• Dáta (prioritní spotrebitelia AC)
• Max. zdanlivý výkon (VA) 10 000
• Výstupné napätie (Vac) 220/380, 230/400, 3/N/PE
• Max. výstupný prúd (A) 14,5
• Čas prekrytia
• Maximálna účinnosť (%) 97,6
• Ochrany a funkcie Spínač na vstupe meniča; Ochrana proti ostrovnému napájaniu; Ochrana proti prepólovaniu jednosmerného prúdu; Kontrola izolácie; Monitorovanie diferenciálneho prúdu; Ochrana proti nadprúdu AC; Ochrana proti skratu AC; Prepäťová ochrana AC; LVRT; Správa energie; Napájanie prioritných spotrebiteľov

Všeobecné informácie

• Rozsah prevádzkových teplôt (℃) -25~+60
• Relatívna vlhkosť (% relatívnej vlhkosti) 0~100
• Max. pracovná výška (m) 2000
• Metóda chladenia Prirodzená konvekcia
• Displej LED indikácia; integrovanáNominálna WLAN + aplikácia
• Komunikácia RS485, WLAN
• Čistá hmotnosť (kg) 33,6
• Hrubá hmotnosť (kg) 40,4
• Rozmery zariadenia (Š*V*H)(mm) 521*516*247
• Rozmery balenia (Š*V*H) (mm) 750*640*320
• Úroveň ochrany IP IP65
• Elektromagnetická kompatibilita EN 61000-6-1, EN 61000-6-3, EN 62920
• Bezpečnosť IEC62109-1, IEC62109-2
• Sieťovina EN 50549-1, VDE-AR-N 4105

Odporúčaný maximálny výkon FV panelov 15kW
